LES ÉLÉVATEURS A NACELLES

13 à 15 mètres

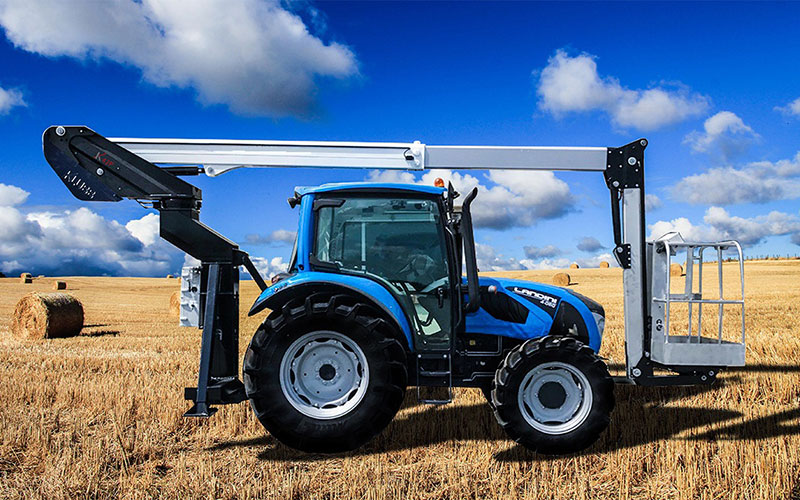

Les élévateurs de 13 à 15 mètres sont la solution pour tous ceux qui travaillent en élagage, façade d’immeuble, peintures, entreprises de nettoyage. Elles autorisent le placement du tracteur au ras des façades ou sur des terrains accidentés pour mieux atteindre la zone de travail.

ÉQUIPEMENTS DE SÉRIE

  • Structure et bras en acier S355 à chaud

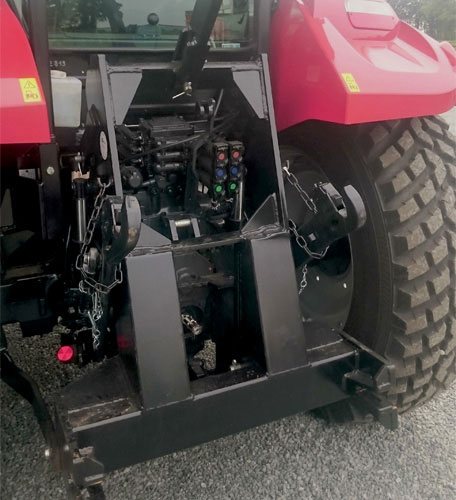

  • Montage sur prise de force du tracteur

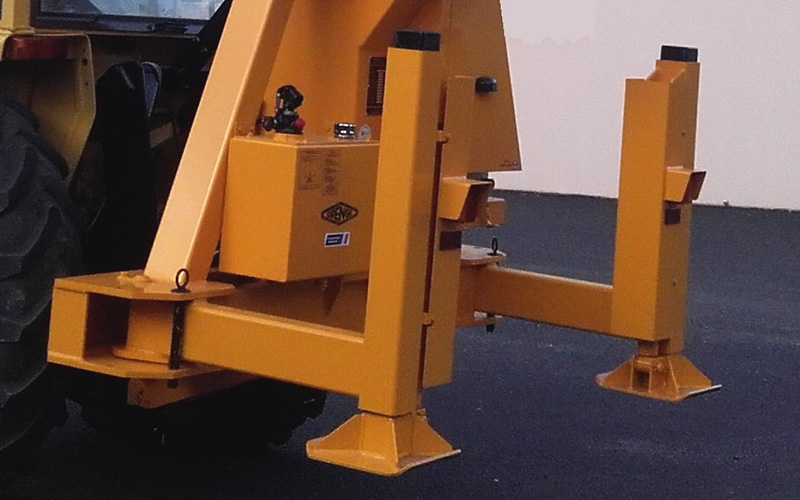

  • Deux béquilles stabilisatrices hydrauliques indépendantes avec carters de protection sur la 13 mètres et quatre béquilles stabilisatrices hydrauliques indépendantes avec carters de protection sur la 15 mètres
  • Commandes électrohydrauliques permettant une extrême douceur des mouvements
  • Rotation de la tourelle entre 175° et 360°

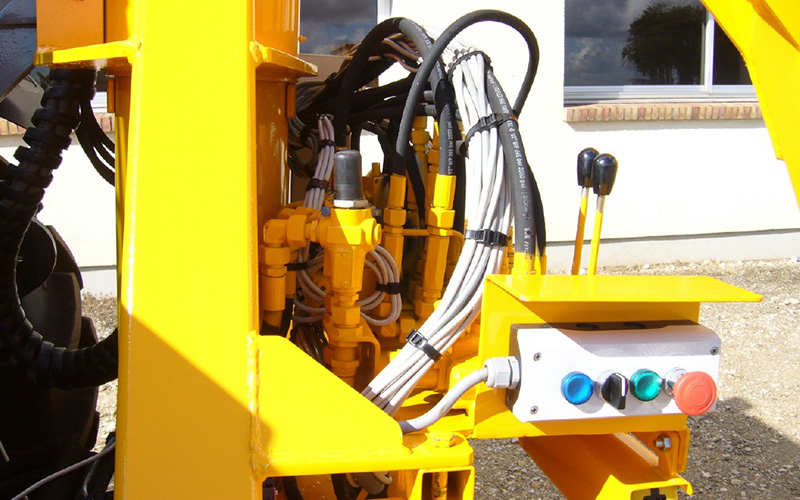

  • Poste de commande bas prioritaire

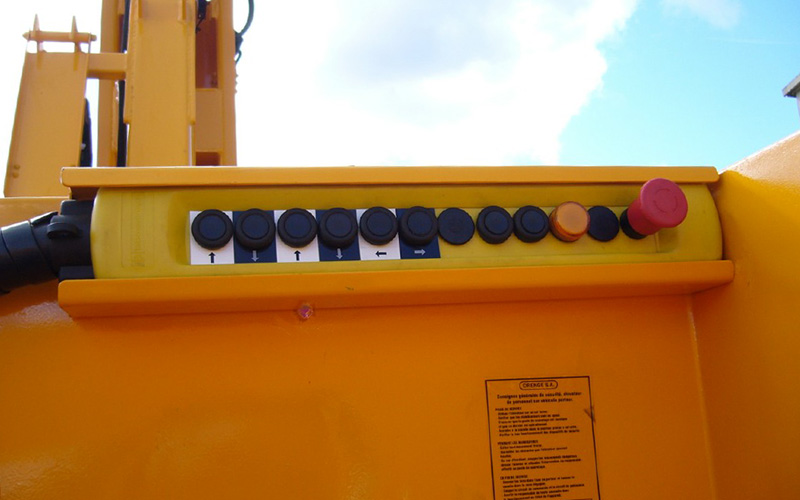

  • Commande électrohydraulique à partir du panier ou du poste bas
  • Stabilisateurs hydrauliques protégés et entièrement carénés
  • Commandes hydrauliques pour chaque stabilisateur
  • Contacteur de sortie des stabilisateurs avec voyants lumineux
  • Frein de rotation de tourelle à insertion automatique
  • Pompe manuelle de secours permettant de descendre la nacelle en cas d’urgence
  • Protection du poste de commande dans le panier
  • Limiteur de charge avec indicateurs sonores et lumineux et coupure des mouvements
  • Plateau revêtu d’un planché en aluminium
  • Echelle d’accès au panier
  • Peinture de série Jaune RAL 1028
  • Panier composé d’ossature métallique
  • Nacelle conforme à la certification CE (directive machine 89/392/CEE, norme EN en annexes et modifications)
  • Clapets anti retour sur les mouvements

OPTIONS

  • Panier isolé
  • Protection de cabine
  • Orientation 360° pour la 15 mètres

  • POINTS FORTS :

    COMMANDES ÉLECTROHYDRAULIQUES SIMULTANÉES

    la série de 13 à 15 m procède par des commandes en panier s’exécutent par des boutons poussoirs pour chaque manœuvre, ce qui permet une approche sans soubresaut.






    DÉTAILS

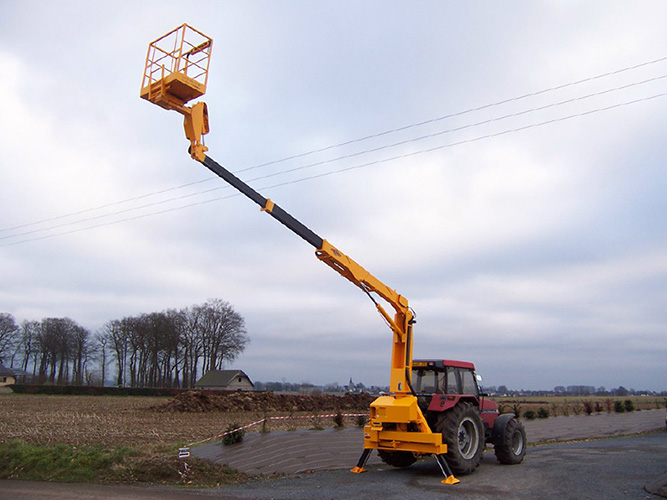

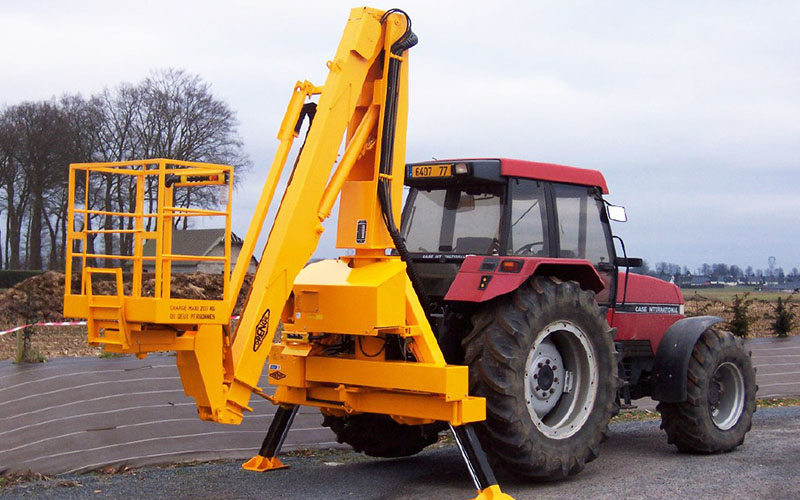

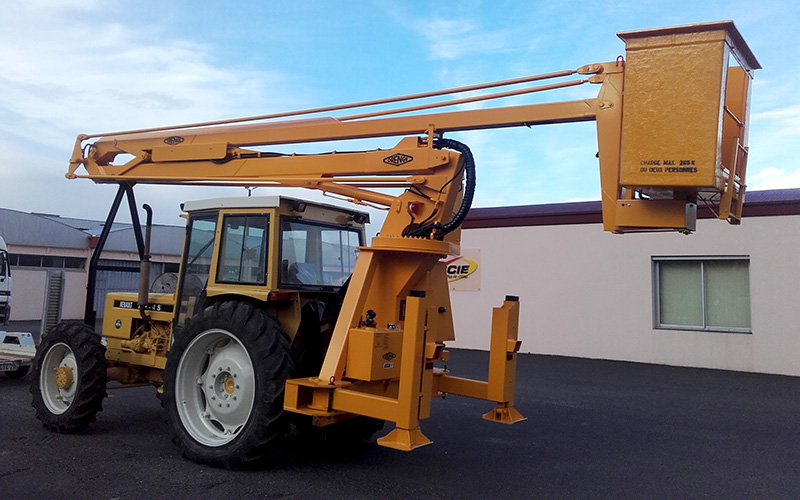

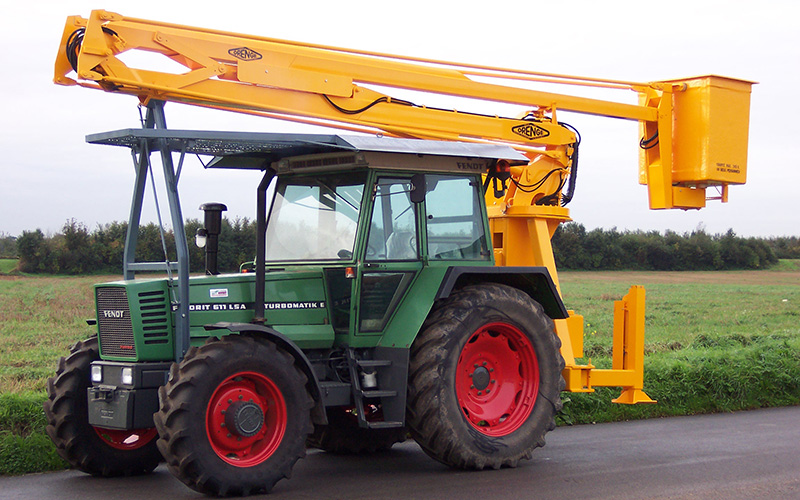

    Type13 m Téléscopique15 m Compas15 m Télescopique
    Poids de l’élévateur seul 1 600 kg2 100 kg
    Poids minimum du tracteur5 Tonnes4 Tonnes3.8 Tonnes
    Débit d’huile nécessaire20 l/mn15 l/mn15 l/mn
    Pression de service160 bars160 bars160 bars
    Capacité d’élévation200 kg200 kg200 kg
    Orientation200°175° / 360°360°
    Nombre de bras121
    Béquilles stabilisatrices222
    Largeur totale2.45 m2.20 m2.20 m
    Hauteur en position route3.85 m1 m au dessus de la cabine3.50 m
    Hauteur de travail13 m15 m15 m
    Déport maximum au travail8.50 m6 m8.20 m
    Panier1 100 x 640 x 1 1001 100 x 640 x 1 100
    Système d’élévationBras télescopiqueCompasBras télescopique
    Nombre de télescopes2-1

    Outre les versions de base, les élévateurs à nacelle des Etablissements ORENGE peuvent être configurés à la demande selon les besoins propre à chaque utilisateur.
