LES ÉLÉVATEURS A NACELLES

21 à 29 mètres

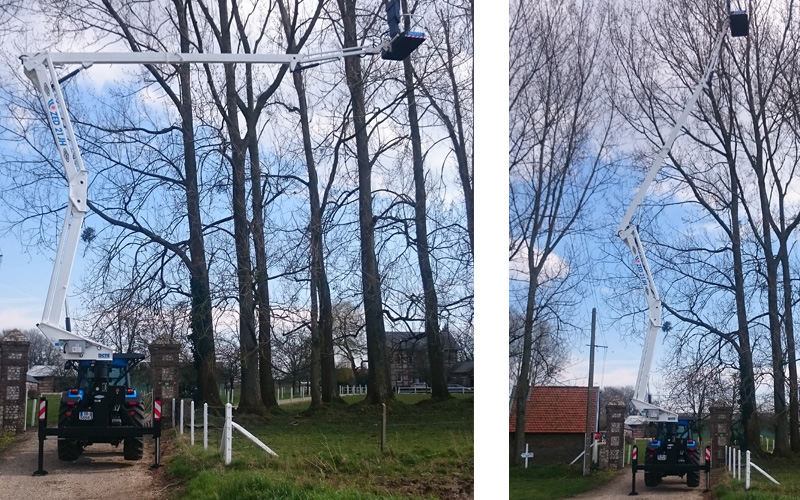

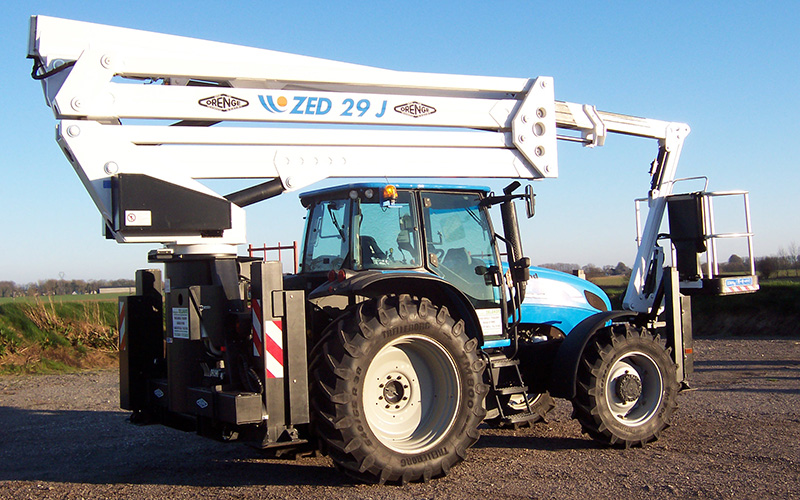

Sur une seule manœuvre, l’opérateur monte, descend en verticalité absolue. Le double pantographe se déploie et se replie sans déport latéral extérieur permettant donc de placer le tracteur nacelle dans des endroits exigus et ne créant aucun danger pour la circulation. Les ZED sont la solution pour tous ceux qui travaillent en élagage, façade d’immeuble : peintres, entreprises de nettoyage, poseurs d’enseignes etc. Elles autorisent un placement du tracteur au ras des arbres et des façades pour mieux enjamber les obstacles et atteindre concrètement des déports importants.
La configuration en « ZED » permet une meilleure approche et améliore nettement l’aire de travail.

ÉQUIPEMENTS DE SÉRIE

  • Structure et bras en acier HLE
  • Haute résistance à la corrosion « DOMEX »
  • Montage sur la prise de force du tracteur
  • Commandes électrohydrauliques permettant une extrême douceur des mouvements
  • Rotation de la tourelle de 360° continue

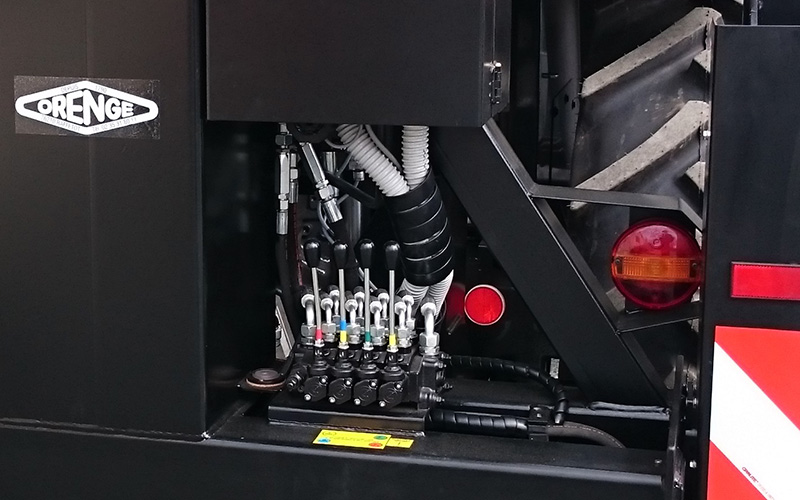

  • Poste de commande bas prioritaire fixé sur l’embase de la nacelle

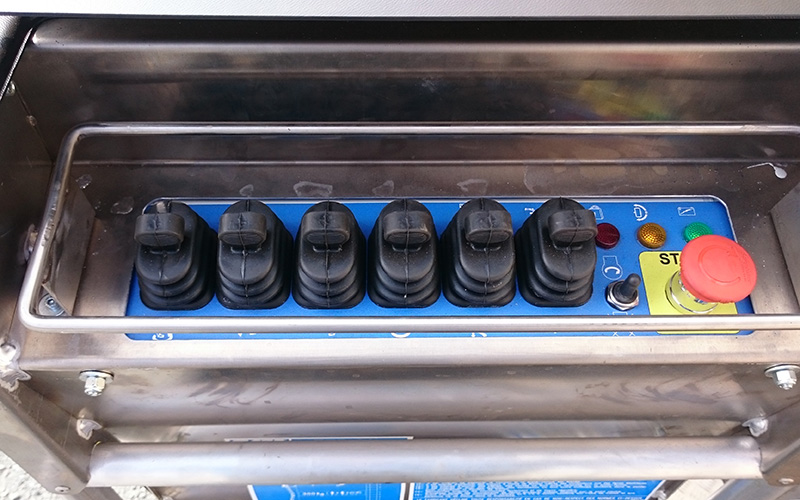

  • Commandes électrohydrauliques à partir du panier ou du poste bas

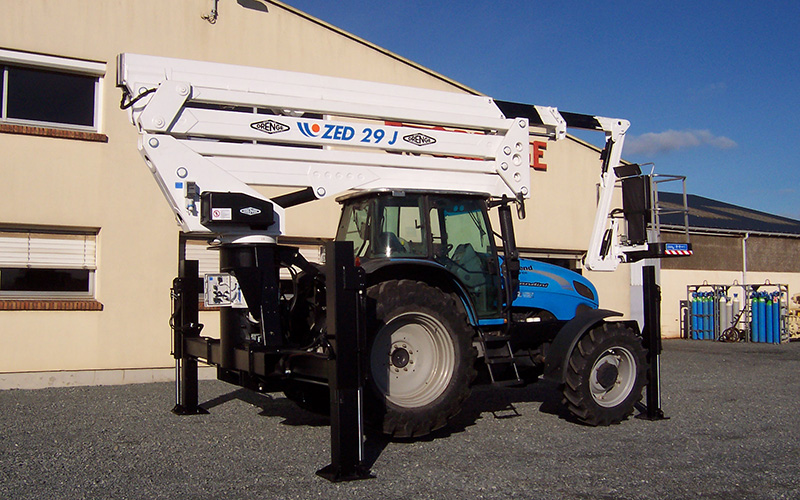

  • Stabilisateurs hydrauliques protégés entièrement carénés
  • Contacteurs de sortie des stabilisateurs avec voyants lumineux.
  • Frein de rotation de tourelle à insertion automatique
  • Pompe manuelle de secours permettant de descendre la nacelle en cas d’urgence
  • Protection du poste de commande dans le panier
  • Limiteur de charge avec indicateur sonore et lumineux, et coupure des mouvements
  • Protection thermique, anticorrosion et anti humidité des composants et boîtiers.
  • Plateau revêtu d'un plancher en aluminium

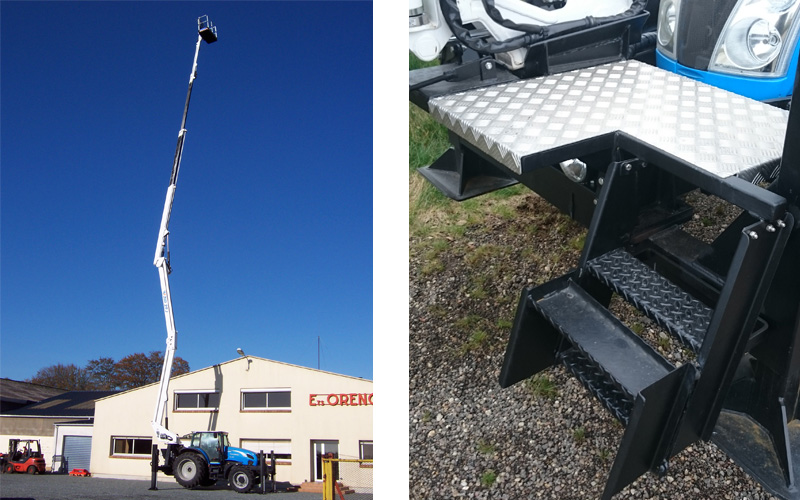

  • Escalier d'accès avec palier
  • Peinture de série : noir RAL 9005 ou blanc RAL 9010
  • Panier composé d’une base-support isolante indépendante, permettant de placer facilement soit des ridelles en aluminium, soit une coque en fibre de verre
  • Nacelle conforme à la certification CE (directive machine 89/392/CEE, norme EN 280 annexes et modifications)

OPTIONS

  • Klaxon dans le panier
  • Ligne d'eau ou d'air jusque dans le panier pression maxi 20 bar)
  • Feux à éclats et Tri-flash
  • 4 Plaques de stabilisation en nylon anti poinçonnement (dim. 600 x 600 x 40) avec support de rangement
  • Porte cônes de signalisation fixé sur le châssis du tracteur

  • POINTS FORTS :

    COMMANDES ÉLECTROHYDRAULIQUES SIMULTANÉES

    La série ZED procède par commandes électrohydrauliques. Les commandes en panier s’exécutent par manipulateurs proportionnels pour chaque manœuvre, ce qui permet une approche très fine, sans soubresauts. On peut également combiner simultanément jusqu’à deux ou trois fonctions. Toutes les nacelles sont équipées d’un poste de conduite haut dans le panier et d’un poste de conduite bas.

    PANIER A GARDE-CORPS AMOVIBLE

    Les paniers des ZED sont constitués d’une base fixe et d’un garde-corps amovible. La base du panier est construite en matériaux composites ou aluminium. Le garde-corps est amovible et existe en deux versions : « coque » (fibre de verre) ou « tubulure » aluminium.

    AVANTAGES GAGNANTS

    Avec les ZED, on ne change plus le panier, mais seulement le garde-corps ! Et une même machine peut rendre des services différents selon son garde-corps.

    DÉTAILS

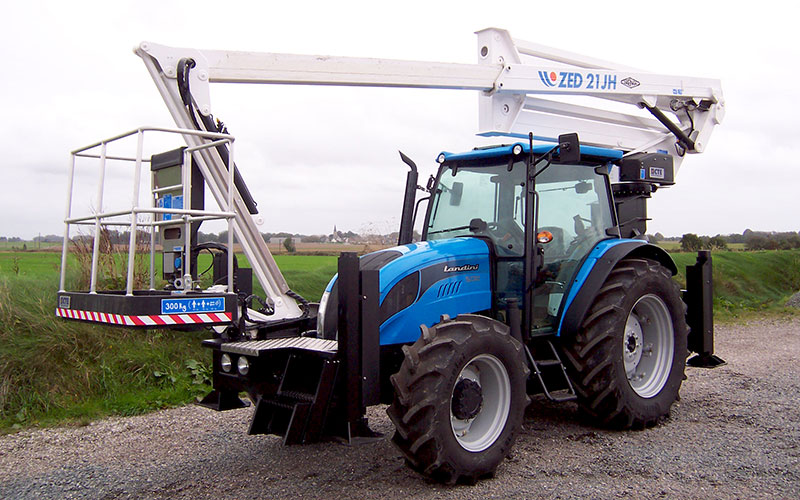

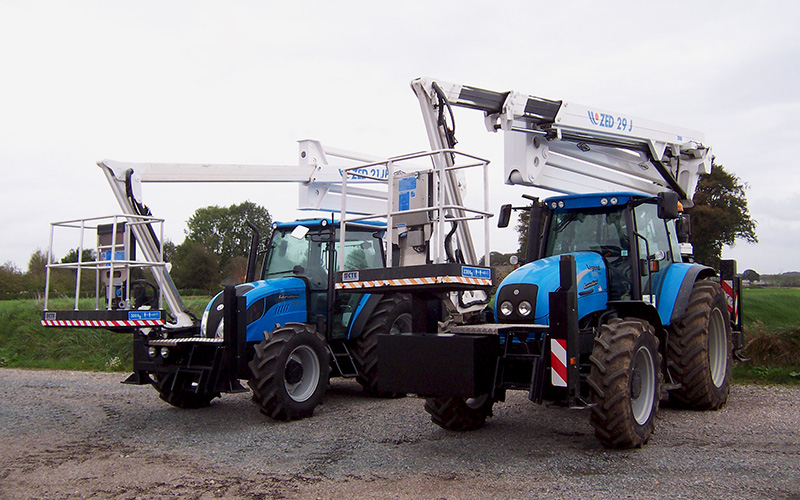

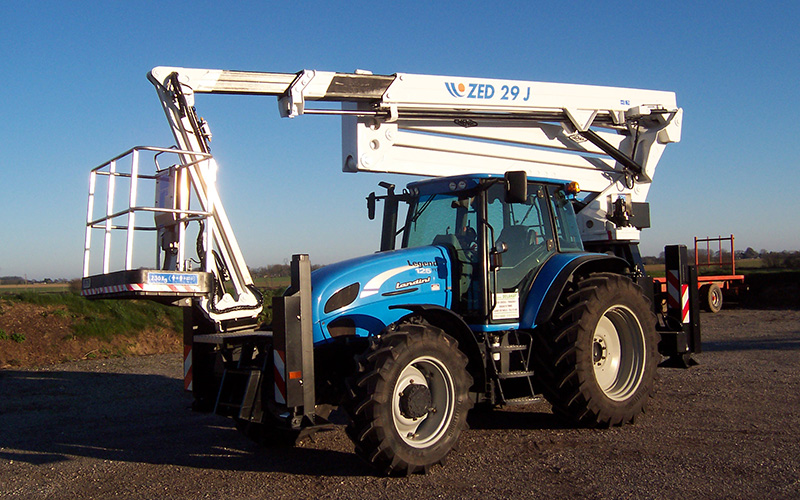

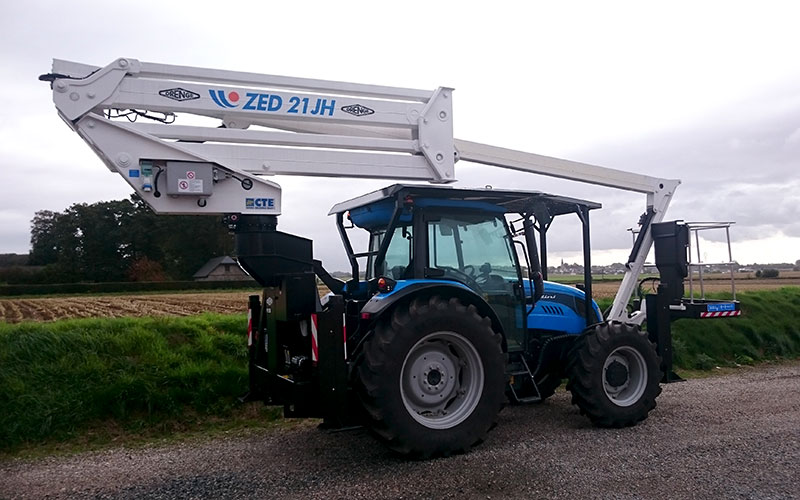

    Type21J29J
    Hauteur de travail20.7 m28.7 m
    Hauteur plancher18.7 m26.7 m
    Capacité 300 kg230 kg

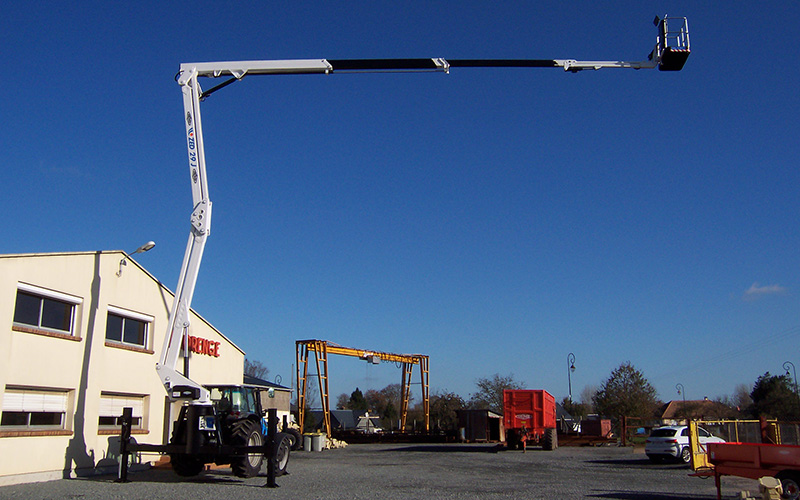

    Déport10 m15 m
    Panier 1 400 x 700 x 1 1001 800 x 700 x 1 100
    Nombre de télescopiques23
    Type d'élévationBras télescopique sur double pantographeBras télescopique sur double pantographe
    JIBouioui
    Rotation hydraulique au panier ouioui

    Outre les versions de base, les élévateurs à nacelle des Etablissements ORENGE peuvent être configurés à la demande selon les besoins propre à chaque utilisateur.
