LES ÉLÉVATEURS A NACELLES

7 à 10 mètres

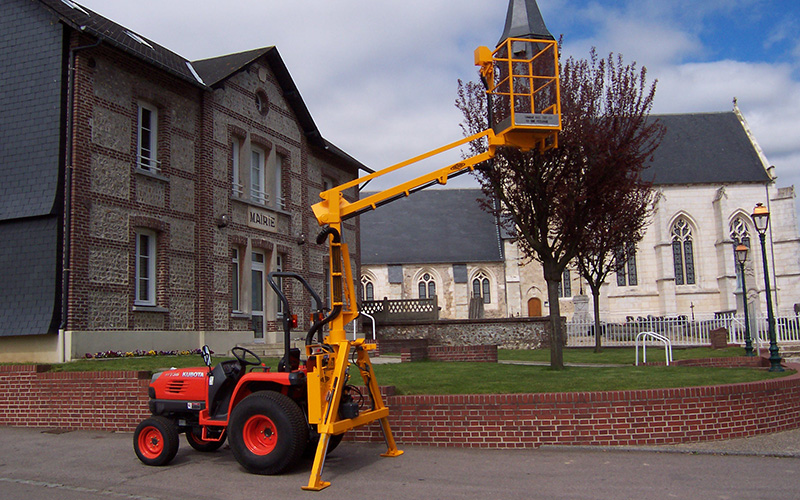

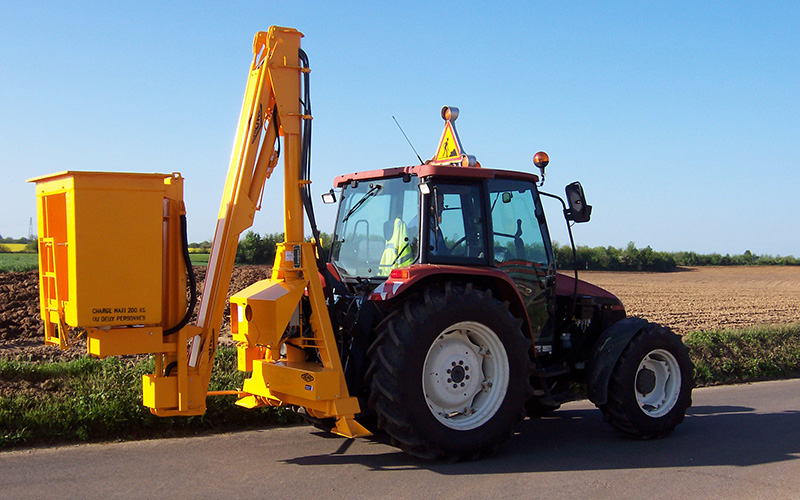

Les élévateurs ORENGE de 7 à 10 m, montés sur tracteur, trouvent leur place dans les petites et moyennes collectivités, les entreprises d’espaces verts et les services d’entretien. Idéal pour remplacer une ampoule, tailler une haie, poser des illuminations mais aussi éviter d’avoir à se déplacer avec une échelle et travailler en toute sécurité.

ÉQUIPEMENTS DE SÉRIE

  • Structure et bras en acier S355 à chaud
  • Montage sur la prise hydraulique du tracteur (distributeur simple effet et retour libre)

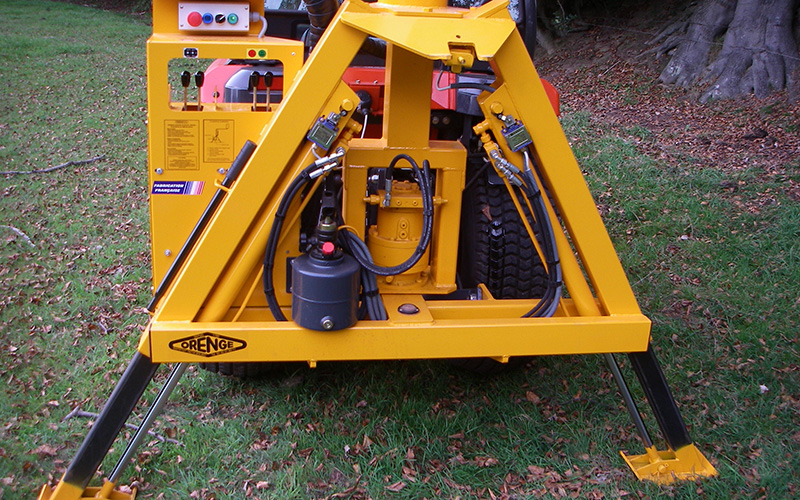

  • Deux béquilles stabilisatrices hydrauliques indépendant avec carters de protection
  • Commandes électrohydrauliques permettant une extrême douceur des mouvements
  • Rotation de la tourelle à 200°
  • Poste de commande bas prioritaire fixé sur l’embase de la nacelle
  • Commandes électrohydrauliques à partir du panier ou du poste bas

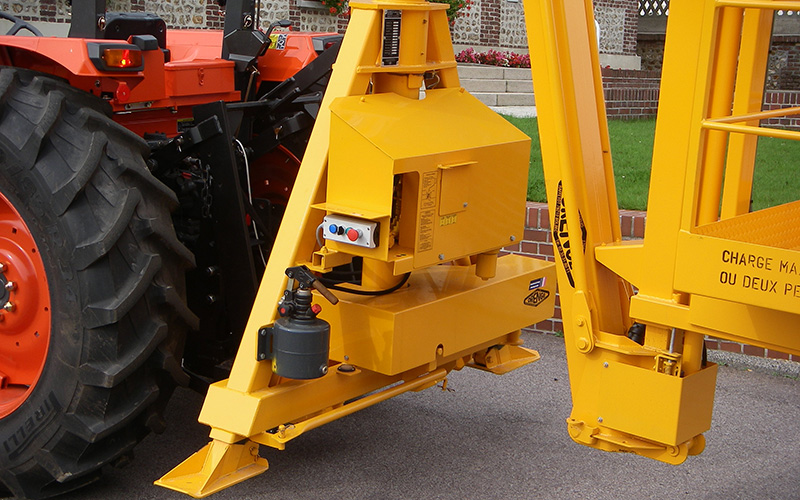

  • Stabilisateurs hydrauliques protégés et entièrement caréné
  • Commande hydrauliques pour chaque stabilisateur
  • Contacteurs d’entré et de sorti des stabilisateurs avec voyant lumineux
  • Freins de rotation de tourelle à insertion automatique
  • Protection du poste de commande dans le panier
  • Limiteur de charge avec indicateur sonore et lumineux et coupure des mouvements
  • Echelle d’accès au panier
  • Peinture de série Jaune RAL 1028
  • Panier composé d’une ossature métallique
  • Pompe manuelle de secours permettant la descente de la nacelle en cas d’urgence
  • Clapets anti-retour sur les mouvements
  • Nacelle conforme à la certification CE (directive machine 89/392/CEE, norme EN280 annexe s et modifications)

OPTIONS

  • Panier isolé
  • Double commande électrique sur 8 m 50 et 10 m
  • Pompe 12 L avec réservoir, filtre d’aspiration, filtre de refoulement et limiteur de pression
  • Pompe double pour outillage auxiliaire avec filtres

  • POINTS FORTS :

    COMMANDES ÉLECTROHYDRAULIQUES SIMULTANÉES

    la série de 7 à 10m procède des commandes en panier s’exécutent par des boutons poussoirs pour chaque manœuvre, ce qui permet une approche sans soubresaut.



    DÉTAILS

    Type7 m Compas8.50 m Compas10 m Téléscopique
    Poids de l’élévateur seul 500 kg820 kg920 kg
    Poids minimum du tracteur1 Tonne2.4 Tonnes2.8 Tonnes
    Débit d’huile nécessaire7 l/mn12 l/mn12 l/mn
    Pression de service160 bars160 bars160 bars
    Capacité d’élévation120 kg200 kg200 kg
    Orientation200°200°200°
    Nombre de bras111
    Béquilles stabilisatrices222
    Largeur totale1.70 m2.20 m2.20 m
    Hauteur en position route3.20 m3.60 m3.60 m
    Hauteur de travail7 m8.50 m10 m
    Déport maximum au travail4 m5 m5.5 m
    Panier860 x 650 x 1 1001 100 x 640 x 1 1001 100 x 640 x 1 100
    Système d’élévationCompasCompasCompas et télescopique
    Nombre de télescopes--2

    Outre les versions de base, les élévateurs à nacelle des Etablissements ORENGE peuvent être configurés à la demande selon les besoins propre à chaque utilisateur.
